抛弃式一体化过滤器

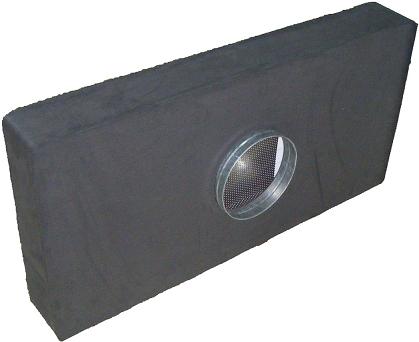

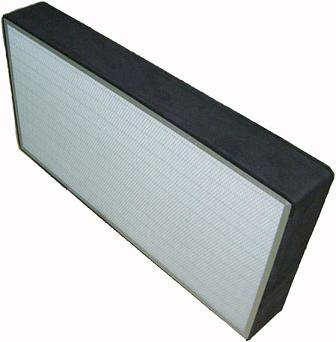

 产品名称:抛弃式一体化过滤器





抛弃式一体化过滤器

设计特点:

1主要用于过滤0.3um以上的空气悬浮颗粒,作为各种过滤系统的末端过滤。

2高容尘量,无隔板设计:滤料采用超细玻璃纤维滤纸制成,以热熔胶为分隔。

3热塑性隔胶确保相同褶层间距,保证最佳气流以最小的阻力通过,相同的褶层间距,充分的利用了整个深度的滤材,保证了更大的容尘量。

4采用封闭式结构,防止内部有空隙和泄露。

5外框为经阳极处理的铝型材,外形低、重量轻、易于搬运与安装。

6含进风接管,进风接管直径可选φ250,φ300,φ350

7过滤器接圆形风管,经扩散板后均匀送风。

8箱体外满贴PEF保温棉,保温性能好。

9每台过滤器均经严格测试。

10过滤效率等级:H13-H14EN1822)。

性能特点:

1效率高、过滤面积大、使用寿命长;

2风量大、阻力低、运行成本低。

应用领域:

广泛应用于医院的手术室、实验室、制药室、微电子、胶片、光纤设备及食品加工厂等洁净度要求较高的工作环境。

构成材料及运行条件:

滤料

超细玻璃纤维滤纸

密封胶

PU双组份聚氨脂AB

框材

铝框、镀锌框、不锈钢框

防护网

喷塑菱形网

分隔物

EVA热熔胶

密封胶条

EVA、氯丁橡胶

过滤效率

H13:99.97-99.99%@0.3μm       H14:99.995-99.999%@0.3μm

使用最高温度

70

使用最高湿度

80%

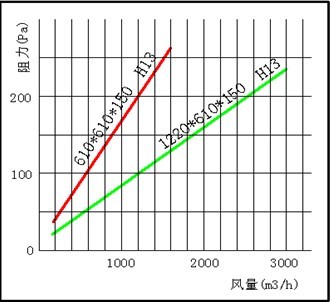

风量与阻力的关系:



型号尺寸及其它参数:

规格尺寸

额定风量

过滤面积

容尘量

初阻力

终阻力

过滤效率

(W×H×D)(mm)

(m3/h)

(m2)

(g)

(Pa)

(Pa)

610*610*120

1000

11.32

680

200

400-600

H13

220

400-600

H14

915*610*120

1500

16.71

1000

200

400-600

H13

220

400-600

H14

1170*570*120

1800

19.79

1200

200

400-600

H13

220

400-600

H14

1220*610*120

2000

22.1

1350

200

400-600

H13

220

400-600

H14

610*610*150

1250

14.14

850

200

400-600

H13

220

400-600

H14

915*610*150

1900

20.88

1250

200

400-600

H13

220

400-600

H14

1170*570*150

2200

24.74

1500

200

400-600

H13

220

400-600

H14

1220*610*150

2500

27.63

1660

200

400-600

H13

220

400-600

H14

*注:除以上尺寸外,还可根据客户要求非标订做。
